無駄な抵抗を

これほんと？

抵抗したんだな…

抵抗値の計算とか習ったけど忘れたよ⋯

合成抵抗って奴でしょ知ってる知ってる

抵抗たくさんあるのに減るの…？

電気の事なにも分からない…

>抵抗たくさんあるのに減るの…？
並列に流すと減る

同じ抵抗値の抵抗を2本並列繋ぎすると半分になって直列に繋ぐと倍になる

左で５
右で２になるみたいな？

並列を計算するときは分母になんやかんやするのは覚えてる
どうすんだっけ…

ここからここまでにかかる電圧をいくつとした時にここに何Aかかるみたいな計算を色々した気がするがあんまし覚えてねえな

2つだと 1/(1/R1)+(1/R2) だったかな…

並列計算時はそれぞれの抵抗の逆数の和を取ってその逆数を取る

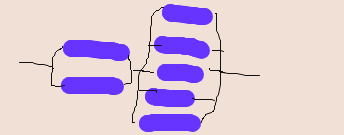

ややこしいので１本余計に使うけどこう

3コマ目の(本当になるの…？)って顔好き

電気科電子科の一年生にこの絵を見せると楽しくなるんじゃねえかな

わからない
住む世界が違う

>左で５
>右で２になるみたいな？
左は１０右が２３．３３３だよ

>無駄な抵抗を
頑張ったのは分かるが本当にこうしなきゃならなかったのか

>>左で５
>>右で２になるみたいな？
>左は１０右が２３．３３３だよ
増えとるやんけ〜

>同じ抵抗値の抵抗を2本並列繋ぎすると半分になって直列に繋ぐと倍になる
左が5はわかるけど右が2がよくわかんない
縦2個で20になって3で割って6.7になって更に半分で3.35にならんの？

川幅を広くすると抵抗減りそうでしょ

パズルみたいでたのしそう

なにもわからんがなんかすごい

電気の流れを水流に例えるのよく見るけど抵抗以外の素子が出てくると水流じゃ説明できなくなってくる

まず電流と電圧もよくわかってない

100Vを流したら
　　　1.43mA1.43mA1.43mA
10mA
　　　　　　4.29mA
が流れるわけだから合計で14.29mAで
100Vにかかってる抵抗は7kΩじゃろ？

何故これを描こうと…

(10*70/3)/(10+70/3)=700/100ってコト？

>何故これを描こうと…
無駄な抵抗とか抵抗勢力とかのグッズに着想を得たのか特に関係がないのかはよくわからん話だな

>電気の流れを水流に例えるのよく見るけど抵抗以外の素子が出てくると水流じゃ説明できなくなってくる
コイルとコンデンサが出てきて俺の電気は終わった

2個並列の時はどっちにかかる電圧も一緒で抵抗値によってかかる電流が変わる
2個直列の時はどっちの抵抗にかかる電流値も一緒でそれぞれの抵抗にかかる電圧が変わる

同じ抵抗値で半分とか倍とかはその辺の考え方に基づく

高校大学では習ったけど今は使わない分野だから全然覚えてない
並列だと逆数になるんだっけ？

抵抗を70個使えば簡単に解決できるのに

このマイケル賢いな…

抵抗って電気を減らすんでしょう？
減らさずに済むように最初からぴったりの電気を流せばいいのでは…？

>抵抗って電気を減らすんでしょう？
>減らさずに済むように最初からぴったりの電気を流せばいいのでは…？
単位時間当たりのクーロン量を計算してパルスで給電すればあるいはできるかもしれないけど…

そういうやり方は抵抗あるわ…

並列に繋ぐと個々の抵抗の逆数の和が合成抵抗の逆数になるのよ

この置いてる台は何？

>この置いてる台は何？
何って…ブレッドボードだが…

水流だと想像すれば経路増やした時に抵抗が減るイメージが付くと思う

誤差は考えないものとする

抵抗って何の意味があるんだっけ

マイコー！

1個の抵抗があるところを2個並列に繋いだ抵抗に変えると電子1個あたりが道中で通り過ぎる抵抗の数は1つで変わらないけど道が２つに分岐して混雑しにくくなるので流れやすくなる
だから抵抗増やして一見流れにくくなると思えるのに実際は流れやすくなるのだ

納品先のトラブルでスレ画に近い感じで応急処置して凌いだけどもうやりたくない

スレ画見るたびに笑うから春野やめてくれ

？

並列にすると道幅が倍になるから
全体としては通りやすいのだ

>？
5kΩ

>>？
>5kΩ
並列接続できた！

並列の合成抵抗は逆数和の逆数だから、3個の10kが並列のところは
　(1/10)+(1/10)+(1/10)の逆数で10/3k
ここに2個直列の10kの合成抵抗はそのまま足せばいいので
　10+10+(10/3)=70/3k
これをさらに10kと並列の合成抵抗にすると
　(1/10)+(3/70)=10/70 の逆数で7k

>ややこしいので１本余計に使うけどこう
お前頭いいな

>抵抗って電気を減らすんでしょう？
>減らさずに済むように最初からぴったりの電気を流せばいいのでは…？
電流は抵抗と電圧で決まるんだ
